Problème de synthèse d'un mécanisme à barres

Partie 1 : On désire synthétiser un mécanisme à quatre barres tel que le point de la barre de couplage B passe par les points indiqués. Sur le fichier GeoGebra fourni On indique aussi les positions des articulations fixes O2 et O4. Trouver le mécanisme O2ACO4. Pour cela on peut résoudre le problème de deux manières :  En utilisant les pôles P12 et P13 qui permettent de faire passer le mécanisme de la position 1 à la position 2 (respectivement 3). Puis faire tourner le pivot fixe O4 par rapport au pole (attention au sens de rotation) Ne pas oublier de vérifier que le mécanisme passe par les points B1, B2 et B3. Les Bi sont des points de la barre de couplage et qui correspondent à des positions A1, A2 et A3 de la barre d’entrée. Pour cela dessiner le mécanisme correspondant à un angle de rotation de la barre d’entrée variable. Quand cet angle est tel que A coïncide avec une position Ai le point B doit coïncider avec Bi  Ou bien  Procéder par inversion cinématique. Si la barre de couplage

Analyse d'accélérations de mécanismes à barre (examen 2020)

Exercice 3 : (5 points – 30 mn)  Sur le fichier GeoGebra fournis trouver, connaissant l’accélération du point A :  L’accélération du point B  L’accélération du point C  L’accélération angulaire alpha 3  L’accélération du Point D  L’accélération angulaire alpha5 Attention pour trouver alpha3 et alpha5 en rd/s², il faut calculer l’échelle. Le module de l’accélération AA fournie n’est pas en m/s².

Examen d'analyse de vitesses de mécanismes à barres en utilisant les CIR

Exercice 2 : (5 points – 30 mn) Sur le fichier GeoGebra fournis trouver en utilisant les CIRs, connaissant la vitesse du point A :  La vitesse du point B  La vitesse du point C  La vitesse angulaire w3  La vitesse du Point D  La vitesse angulaire w5

Examen analyse de vitesses de mécanismes à barres 2020

Exercice 1 : (5 points – 30 mn)  Sur le fichier GeoGebra fournis trouver en utilisant les polygones de vitesses ou l’équiprojectivité (ou un mélange des deux), connaissant la vitesse du point A :  La vitesse du point B  La vitesse du point C  La vitesse angulaire w3   La vitesse du Point D  La vitesse angulaire w5  Remarque : la vitesse du point A est choisie de façon à avoir la vitesse angulaire w2=1 rd/s dans le sens des aiguilles d’une montre

Synthèse d'un mécanisme générateur de mouvement

Synthèse d'un mécanisme à quatre barres entraînant un train d'atterrissage à travers trois positions indiqués. 1ère partie 2ème partie 3ème partie 4ème partie

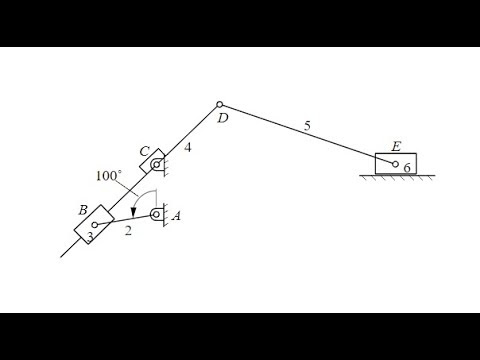

Vitesses d'un mécanisme à six barres (Examen 219) - Partie 2


Vitesses d'un mécanisme à 6 barres (Examen 2019) Partie 1


Animation d'un mécanisme à six barres sur Geogebra (Examen 2019)
